ДО-76.NGT.4/5.20.М1

Описание

ВЗД ДО-76.NGT.4/5.20.М1 представляет собой новый универсальный гидравлический забойный двигатель для:

бурения нефтяных и газовых скважин долотами диаметром 83,0-98,4 мм,
реконструкции скважин методом бурения боковых стволов и капитального ремонта скважин шарошечными долотами, долотами PDC, в том числе бицентричными,
капитального ремонта скважин.

Между шпинделем и винтовой парой установлен жесткий искривляющий переводник.

Шпиндель имеет осевой многорядный подшипник качения и радиальные твердосплавные опоры.

Благодаря очень короткому плечу до точки перекоса осей (всего 810 мм) буровики смогут:

производить спуско-подъемные операции в эксплуатационной колонне без существенного прижатия долота к внутренним стенкам;
бурить боковые стволы сложного профиля, где требуется чередовать участки искривления ствола с интенсивностью более 5°/10 м и участки стабилизации с вращением бурильной колонны без подъема компоновки для смены угла перекоса.
минимизировать риск оставления в скважине частей двигателя, т.к. все резьбы собираются с использованием клея 3M и каждый двигатель комплектуется переводником безопасности.
проводить большой объем работ одним двигателем (важно особенно в труднодоступных районах), поскольку межремонтный ресурс составляет около 200 часов.

Технические и энергетические характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм	76/79
Заходность рабочих органов	4/5
Длина ВЗД, мм	3 565
Длина активной части статора, мм	2 000
Длина шпинделя до точки искривления, мм	810
Диаметры применяемых долот, мм	83,0-98,4
Присоединительная резьба к бур. трубам	З-66
Присоединительная резьба к долоту	З-66
Максим. плотность бурового раствора, г/см³	1,6
Допустимая осевая нагрузка, кН	25
Масса, кг	94

Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с	3-5
Частота вращения выходного вала:
- в режиме холостого хода, об/мин	240-396
Момент силы в режиме макс. мощности, кН*м	0,6-0,8
Перепад давления:
- в режиме максимальной мощности, МПа	8-10
Мощность, кВт	11-25

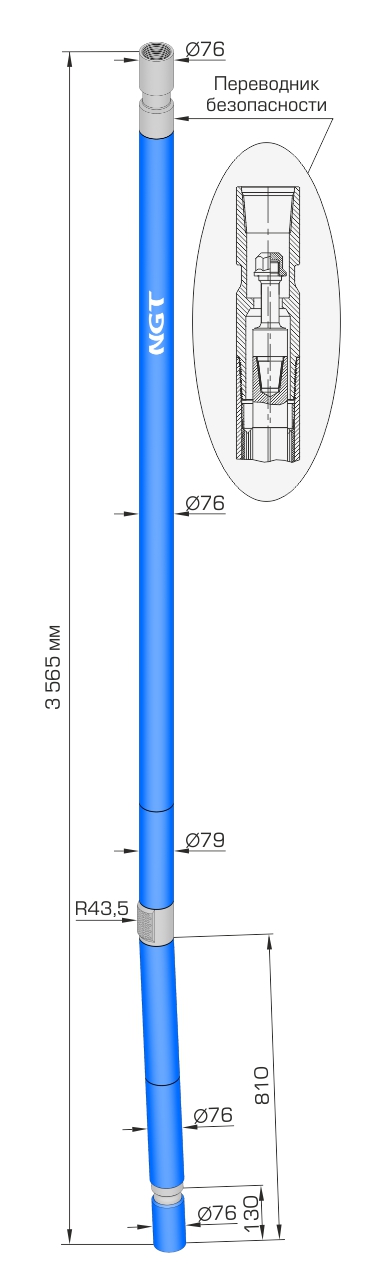

Габаритный чертёж

Сравнение характеристик

Параметр

Техническая характеристика ВЗД:

Наружный диаметр корпуса, мм

Заходность рабочих органов

Длина ВЗД, мм

Длина активной части статора, мм

Длина шпинделя до точки искривления, мм

Диаметры применяемых долот, мм

Присоединительная резьба к бур. трубам

Присоединительная резьба к долоту

Максим. плотность бурового раствора, г/см³

Допустимая осевая нагрузка, кН

Масса, кг

Энергетическая характеристика ВЗД:

Расход рабочей жидкости, л/с

Частота вращения выходного вала:

- в режиме холостого хода, об/мин

Момент силы в режиме макс. мощности, кН*м

Перепад давления:

- в режиме максимальной мощности, МПа

Мощность, кВт

Д-76.NGT.4/5.20.M1	ДО-76.NGT.4/5.20.M1	ДР-76.NGT.4/5.20.M2

76	76/79	76/80
4/5	4/5	4/5
3 565	3 565	3 646
2 000	2 000	2 000
-	810	855
83,0-98,4	83,0-98,4	83,0-98,4
З-66	З-66	З-66
З-66	З-66	З-66
1,6	1,6	1,6
25	25	45
94	94	97

3-5	3-5	3-5

240-396	240-396	240-396
0,6-0,8	0,6-0,8	0,6-0,8

8-10	8-10	8-10
11-25	11-25	11-25
