T1-178.NGT.M1 и T2-178.NGT.M1

Описание

При бурении долотами диаметром 212,7-215,9 мм забойными двигателями диаметром 195 мм в скважине создаются высокие гидродинамические знакопеременные нагрузки из-за малого кольцевого зазора между стенками скважины и забойным двигателем при спуско-подъемных операциях. Это приводит к снижению устойчивости стенок скважин, гидроразрыву пластов, снижению продуктивности скважин. С целью увеличения кольцевого зазора и улучшения за счет этого условий бурения скважин долотами диаметрами 212,7-215,9 мм предлагаются турбобуры T1-178.NGT.M1 и T2-178.NGT.M1 с наружным диаметром 178 мм. Турбобур может использоваться для бурения импрегнированными долотами и долотами PDC.

Турбобур включает в себя одну (T1-178.NGT.M1) или две (T2-178.NGT.M1) турбинных секции и шпиндель. В турбинных секциях используется высокоэффективная турбина, изготовленная из нержавеющей стали методом точного литья. КПД турбины при максимальной мощности составляет 68-70%. Турбобур комплектуется шпинделем с повышенным ресурсом работы более 400 часов. Шпиндель турбобура работает в среде бурового раствора и имеет осевую опору скольжения, рабочие поверхности которой выполнены из синтетического алмаза. Это позволяет реализовать высокие мощностные характеристики и обеспечить длительный межремонтный срок службы.

Технические и энергетические
характеристики

Техническая характеристика турбобура

Шифр турбобура	T1-178.NGT.M1	T2-178.NGT.M1
Наружный диаметр корпуса, мм	178
Диаметры применяемых долот, мм	212,7-215,9
Длина турбобура, мм	9 332	13 004
Длина верхней турбинной секции, мм	-	3 672
Длина нижней турбинной секции, мм	7 332	7 332
Длина шпиндельной секции, мм	2 000	2 000
Присоединит. резьба к бур. трубам	З-147
Присоединительная резьба к долоту	З-117
Максим. плотность бур. раствора, г/см3	1,9
Предельная осевая нагрузка, кН	150
Масса, кг	2 100	2 500
Максим. температура в скважине, °C	250

Энергетическая характеристика турбобура

Количество турбинных секций, шт.	1	2
Расход бурового раствора, л/с	32-36	25-32
Плотность бурового раствора, г/см3	1,0	1,0
Момент силы в тормозном режиме, Н*м	2843-3599	2450-4014
Частота вращения в рабочем режиме, мин-1	827-931	646-827
Перепад давления, МПа	5,8-7,4	5,0-8,2
Максимальная мощность, кВт	107-152	72-151

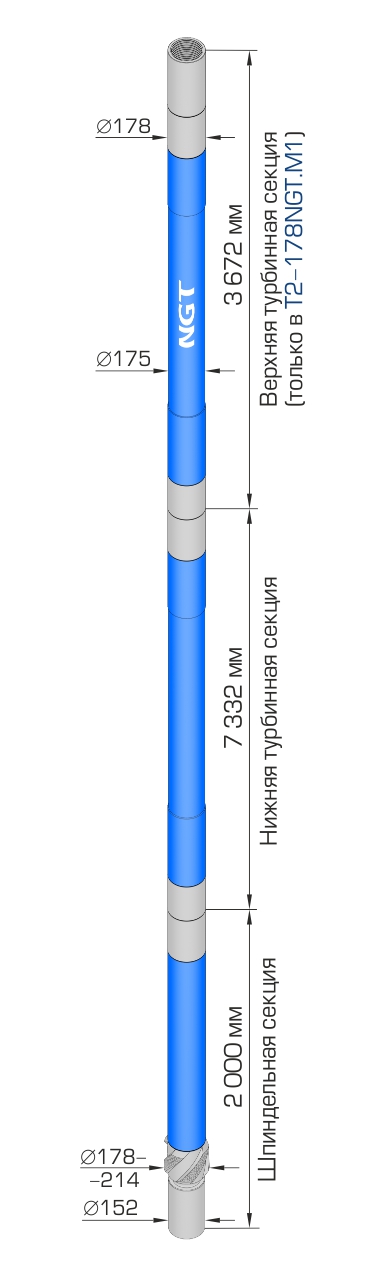

Габаритный чертёж

Сравнение
характеристик

Параметр
Техническая характеристика:
Диаметр применяемых долот, мм
Длина, мм
Присоединительные резьбы	к бурильным трубам
	к долоту
Диапазон углов искривления, градус
Масса, кг
Энергетическая характеристика:
Количество секций, шт.	Турбинных
	Шпиндельных
Кол-во ступеней турбины в турбобуре, шт
Расход бурового раствора, л/с
Момент силы в тормозном режиме, Н*м
Частота вращения в рабочем режиме, мин-1
Перепад давления, МПа
Максимальная мощность, кВт

T1-178.NGT.M1	T2-178.NGT.M1	T1-178.NGT.M2	T2-178.NGT.M2	TBS1-178.NGT.M1	TBS1-178.NGT.M2
212,7-215,9	212,7-215,9	212,7-215,9	212,7-215,9	212,7-215,9	212,7-215,9
9 332	13 004	9 332	13 004	10 964	10 964
З-147	З-147	З-147	З-147	З-147	З-147
З-117	З-117	З-117	З-117	З-117	З-117
-	-	-	-	-	-
2 100	2 500	2100	2 500	2100	2 100
1	2	1	2	1	1
1	1	1	1	1	1
170	240	150	210	170	150
32-36	25-32	25-28	22-25	32-36	25-28
2843-3599	2450-4014	2254-2827	2443-3155	2843-3599	2254-2827
827-931	646-827	926-1037	815-926	827-931	926-1037
5,8-7,4	5,0-8,2	6,4-8,0	6,9-8,9	5,8-7,4	6,4-8,0
107-152	72-151	100-140	95-140	107-152	100-140

Примечание: энергетические параметры турбобуров приведены для плотности бурового раствора 1,0 г/cм³
