T2-195.NGT.M1 и T3-195.NGT.M1

Описание

Турбобур включает в себя две (T2-195.NGT.M1) или три (T3-195.NGT.M1) турбинных секции и шпиндель. В турбинных секциях используется среднескоростная турбина.

Шпиндель турбобура работает в среде бурового раствора и имеет комбинированную осевую опору: многорядный упорный шарикоподшипник с тороидальными дорожками качения и резинометаллические подпятники. Трущиеся поверхности радиальных опор упрочнены пластинками из твердого сплава. Это позволяет реализовать высокие мощностные характеристики и обеспечить длительный межремонтный срок службы.

Технические и энергетические
характеристики

Техническая характеристика турбобура

Шифр турбобура	T2-195.NGT.M1	T3-195.NGT.M1
Наружный диаметр корпуса, мм	195
Диаметры применяемых долот, мм	215,9-250,8
Длина турбобура, мм	17 915	25 280
Длина верхней турбинной секции, мм	7 600	7 600
Длина средней турбинной секции, мм	7 365	7 365
Длина нижней турбинной секции, мм	-	7 365
Длина шпиндельной секции, мм	2 950	2 950
Присоединит. резьба к бур. трубам	З-147
Присоединительная резьба к долоту	З-117
Максим. плотность бур. раствора, г/см3	1,9
Предельная осевая нагрузка, кН	250
Масса, кг	3 340	4 720
Максим. температура в скважине, °C	110

Энергетическая характеристика турбобура

Количество турбинных секций, шт.	2	3
Расход бурового раствора, л/с	32-36	32-36
Плотность бурового раствора, г/см3	1,0
Момент силы в тормозном режиме, Н*м	2240-2835	3360-4252
Частота вращения в рабочем режиме, мин-1	411-463	411-463
Перепад давления, МПа	3,0-3,7	4,4-5,6
Максимальная мощность, кВт	52-71	75-107

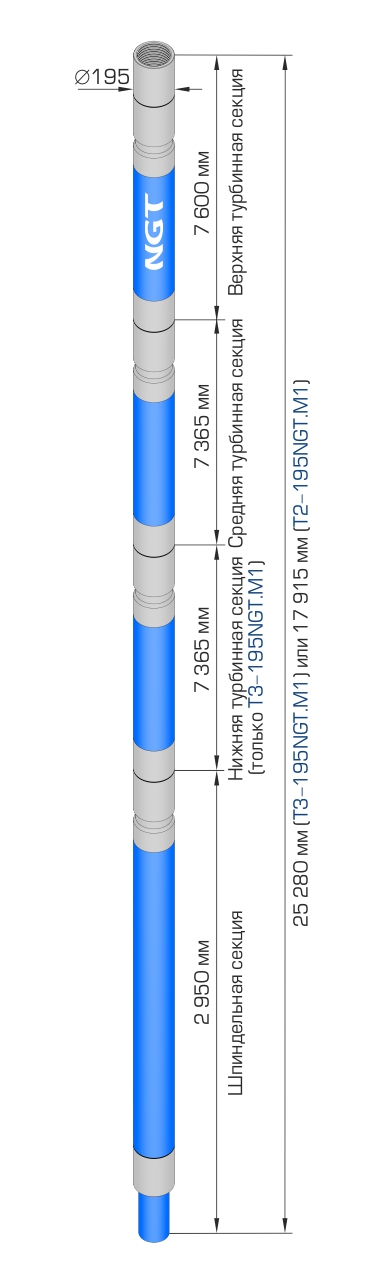

Габаритный чертёж

Сравнение
характеристик

Параметр
Техническая характеристика:
Диаметр применяемых долот, мм
Длина, мм
Присоединительные резьбы	к бурильным трубам
	к долоту
Диапазон углов искривления, градус
Масса, кг
Энергетическая характеристика:
Количество секций, шт.	Турбинных
	Шпиндельных
Кол-во ступеней турбины в турбобуре, шт
Расход бурового раствора, л/с
Момент силы в тормозном режиме, Н*м
Частота вращения в рабочем режиме, мин-1
Перепад давления, МПа
Максимальная мощность, кВт

T2-195.NGT.M1	T3-195.NGT.M1	T2-195.NGT.M2	T3-195.NGT.M2
215,9-250,8	215,9-250,8	215,9-250,8	215,9-250,8
17 915	25 280	17 915	25 280
З-147	З-147	З-147	З-147
З-117	З-117	З-117	З-117
-	-	-	-
3 340	4 720	3 340	4 720
2	3	2	3
1	1	1	1
220	330	220	330
32-36	32-36	32-36	32-36
2240-2835	3360-4252	3151-3988	4726-5982
411-463	411-463	594-669	594-669
3,0-3,7	4,4-5,6	4,0-5,1	6,0-7,6
52-71	75-107	92-132	139-197

Примечание: энергетические параметры турбобуров приведены для плотности бурового раствора 1,0 г/cм³

Скачать

Описание и характеристики T2-195.NGT.M1 и T3-195.NGT.M1 (0.1 Мб, pdf)
