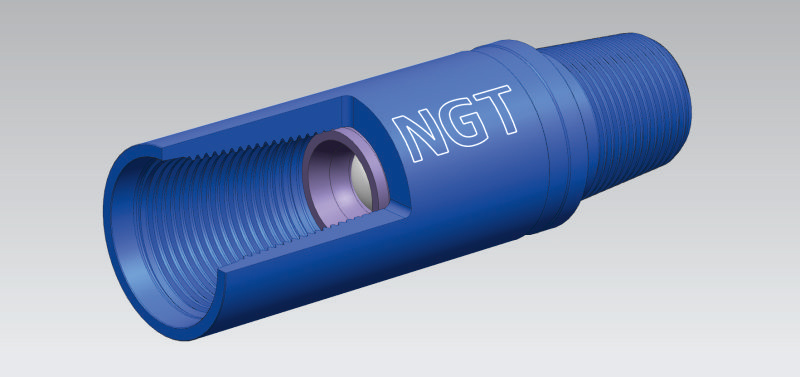

Клапаны обратные (КО) предназначены для исключения шламования двигателей при спуске бурильной колонны, а так же для предотвращения нефтегазоводо-проявлений, из скважины через бурильные трубы в процессе бурения нефтяных и газовых скважин. Клапаны обратные устанавливаются выше гидравлического забойного двигателя. Ниже перечислены основные преимущества обратных клапанов, раз-работанных компанией ЗАО "НГТ", по сравнению с обратными клапанами других изготовителей:

1. В конструкции обратных клапанов полностью отсутствуют твердосплавные детали, что упрощает конструкцию обратного клапана, обеспечивает его надежность и, соответственно, обеспечивает значительный ресурс работы клапана.

2. В конструкции обратных клапанов полностью отсутствуют резиновые уплотнительные элементы, что позволяет применять обратные клапаны в любых, в том числе высокотемпературных скважинах, а также повышает надежность и простоту ремонта клапанов.

3. Защитное покрытие пружины клапана и поршня позволяют клапану работать в любых агрессивных средах в течение значительно более длительного времени по сравнению с обратными клапанами других изготовителей.

Благодаря указанным выше конструктивным особенностям межремонтный период обратных клапанов нашего производства составляет около 250 часов.

Технические характеристики	Обозначение
	КО-76	КО-95 КО-106	КО-120	КО-165	КО-178	КО-195	КО-210	КО-240
Наружный диаметр, мм	76	106	120	165	178	195	210	240
Длина общая, мм	226	329	382	484	497	497	497	547
Длина по корпусу, мм	190	240	280	370	370	370	370	420
Присоединительная резьба верх (муфта)	З-66	З-86	З-102	З-133	З-147	З-147	З-152	З-171
Присоединительная резьба низ (ниппель)	З-66	З-86	З-102	З-133	З-147	З-147	З-152	З-171
Давление открытия клапана, кг/см2	0,3	0,3	0,3	0,4	0,4	0,3	0,3	0,3
Расход рабочей жидкости, л/с, не более	5	13	20	40	40	55	60	70
Масса, кг	6	13	18	47	52	66	78	116

Содержание песка в буровом растворе - не более 1%. Плотность бурового раствора - не более 2 г/см³. Давление опрессовки клапана при подаче снизу - 350 атмосфер.
