ДР-178.NGT.7/8.63.M23

Описание

ВЗД ДР-178.NGT.7/8.63.M23 представляет собой новый универсальный гидравлический забойный двигатель для бурения нефтяных и газовых скважин шарошечными долотами, долотами PDC диаметром 212,7-250,8 мм:

Между шпинделем и винтовой парой установлен регулируемый искривляющий переводник с диапазоном регулировки от 0° до 2° или от 0° до 3°.

ВЗД комплектуется шпинделем с повышенным ресурсом работы более 300 часов. Шпиндель имеет осевую опору скольжения, рабочие поверхности которой выполнены из синтетического алмаза и радиальными твердосплавными опорами. ВЗД комплектуются импортными удлиненными рабочими парами с высоким ресурсом работы.

Благодаря очень короткому плечу до точки перекоса осей (всего 1856 мм) буровики смогут:

производить спуско-подъемные операции в эксплуатационной колонне без существенного прижатия долота к внутренним стенкам;
бурить боковые стволы сложного профиля, где требуется чередовать участки искривления ствола с интенсивностью более 5°/10 м и участки стабилизации с вращением бурильной колонны без подъема компоновки для смены угла перекоса.
минимизировать риск оставления в скважине частей двигателя, т.к. все резьбы собираются с использованием клея Loctite и каждый двигатель комплектуется переводником безопасности.
проводить большой объем работ одним двигателем (важно особенно в труднодоступных районах), поскольку межремонтный ресурс составляет около 300 часов.

Двигатель может быть укомплектован сменным центратором и переводником калибратора:

Переводник калибратора

Центратор

Технические и энергетические характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм	178/195
Заходность рабочих органов	7/8
Длина ВЗД, мм	9 671
Длина активной части статора, мм	6 360
Длина шпинделя до точки искривления, мм	1 856
Диаметры применяемых долот, мм	212,7-250,8
Присоединительная резьба к бур. трубам	З-133/147
Присоединительная резьба к долоту	З-117
Максим. плотность бурового раствора, г/см³	1,9
Допустимая осевая нагрузка, кН	250
Масса, кг	1 309

Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с	20-35
Частота вращения выходного вала:
- в режиме холостого хода, об/мин	102-179
Момент силы в режиме макс. мощности, кН*м	12,6
Перепад давления:
- в режиме максимальной мощности, МПа	13
Мощность, кВт	213

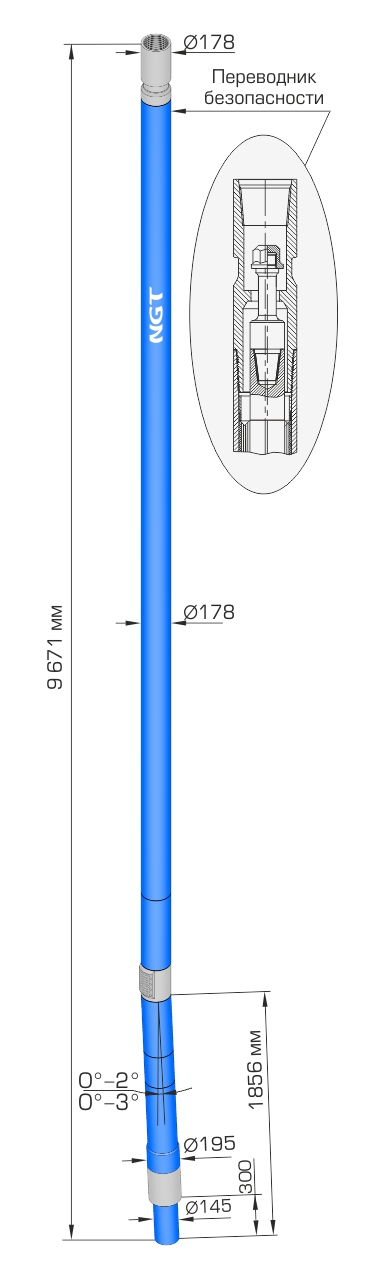

Габаритный чертёж

Сравнение характеристик

Параметр

Техническая характеристика ВЗД:

Наружный диаметр корпуса, мм

Заходность рабочих органов

Длина ВЗД, мм

Длина активной части статора, мм

Длина шпинделя до точки искривления, мм

Диаметры применяемых долот, мм

Присоединительная резьба к бур. трубам

Присоединительная резьба к долоту

Максим. плотность бурового раствора, г/см³

Допустимая осевая нагрузка, кН

Масса, кг

Энергетическая характеристика ВЗД:

Расход рабочей жидкости, л/с

Частота вращения выходного вала:

- в режиме холостого хода, об/мин

Момент силы в режиме макс. мощности, кН*м

Перепад давления:

- в режиме максимальной мощности, МПа

Мощность, кВт

ДР-178.NGT.4/5.54.M15 ДР-178.NGT.4/5.54.M23	ДР-178.NGT.7/8.52.M15 ДР-178.NGT.7/8.52.M23	ДР-178.NGT.7/8.55.M15 ДР-178.NGT.7/8.55.M23	ДР-178.NGT.7/8.62.M15 ДР-178.NGT.7/8.62.M23	ДР-178.NGT.7/8.63.M15 ДР-178.NGT.7/8.63.M23	ДР-178.NGT.7/8.64.M15 ДР-178.NGT.7/8.64.M23

178/195	178/195	178/195	178/195	178/195	178/195
4/5	7/8	7/8	7/8	7/8	7/8
8 751	8 511	8 796	9 521	9 671	9 671
5 400	5 210	5 500	6 200	6 360	6 400
1 856	1 856	1 856	1 856	1 856	1 856
212,7-250,8	212,7-250,8	212,7-250,8	212,7-250,8	212,7-250,8	212,7-250,8
З-133/147	З-133/147	З-133/147	З-133/147	З-133/147	З-133/147
З-117	З-117	З-117	З-117	З-117	З-117
1,9	1,9	1,9	1,9	1,9	1,9
250	250	250	250	250	250
1 273	1 239	1 279	1 385	1 309	1 309

30	25-40	30	30	20-35	30

248	100-160	138	118	102-179	170
10	13,4	15	15	12,6	14

13	13	12	11	13	13
230	164	161	157	213	211

Скачать

Описание и характеристики ДР-178.NGT.7/8.63.M23 (0.2 Мб, pdf)
