ДР-195.NGT.5/6.43.М1

Описание

ВЗД ДР-195.NGT.5/6.43.M1 представляет собой новый универсальный гидравлический забойный двигатель для бурения нефтяных и газовых скважин шарошечными долотами, долотами PDC диаметром 215,9-269,9 мм:

Между шпинделем и винтовой парой установлен регулируемый искривляющий переводник с диапазоном регулировки от 0° до 2° или от 0° до 3°.

Шпиндель имеет многорядный упорный шарикоподшипник повышенной грузоподъемности и радиальные твердосплавные опоры.

ВЗД комплектуются импортными удлиненными рабочими парами с высоким ресурсом работы.

Благодаря очень короткому плечу до точки перекоса осей (всего 1856 мм) буровики смогут:

• производить спуско-подъемные операции в эксплуатационной колонне без существенного прижатия долота к внутренним стенкам;
• бурить боковые стволы сложного профиля, где требуется чередовать участки искривления ствола с интенсивностью более 5°/10 м и участки стабилизации с вращением бурильной колонны без подъема компоновки для смены угла перекоса.
• минимизировать риск оставления в скважине частей двигателя, т.к. все резьбы собираются с использованием клея Loctite и каждый двигатель комплектуется переводником безопасности.
• проводить большой объем работ одним двигателем (важно особенно в труднодоступных районах), поскольку межремонтный ресурс составляет около 200 часов.

Двигатель может быть укомплектован сменным центратором:

Центратор

Технические и энергетические
характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм	195/197
Заходность рабочих органов	5/6
Длина ВЗД, мм	7 601
Длина активной части статора, мм	4 250
Длина шпинделя до точки искривления, мм	1 856
Диаметры применяемых долот, мм	212,7-250,8
Присоединительная резьба к бур. трубам	З-147
Присоединительная резьба к долоту	З-117
Максим. плотность бурового раствора, г/см3	1,9
Допустимая осевая нагрузка, кН	250
Масса, кг	1 328


Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с	18,5-37
Частота вращения выходного вала:
- в режиме холостого хода, об/мин	79-158
Момент силы в режиме макс. мощности, кН*м	8,9
Перепад давления:
- в режиме максимальной мощности, МПа	5,6
Мощность, кВт	130

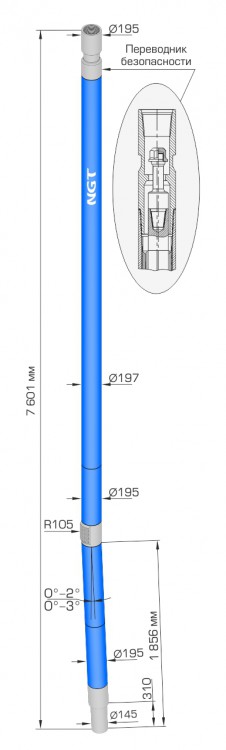

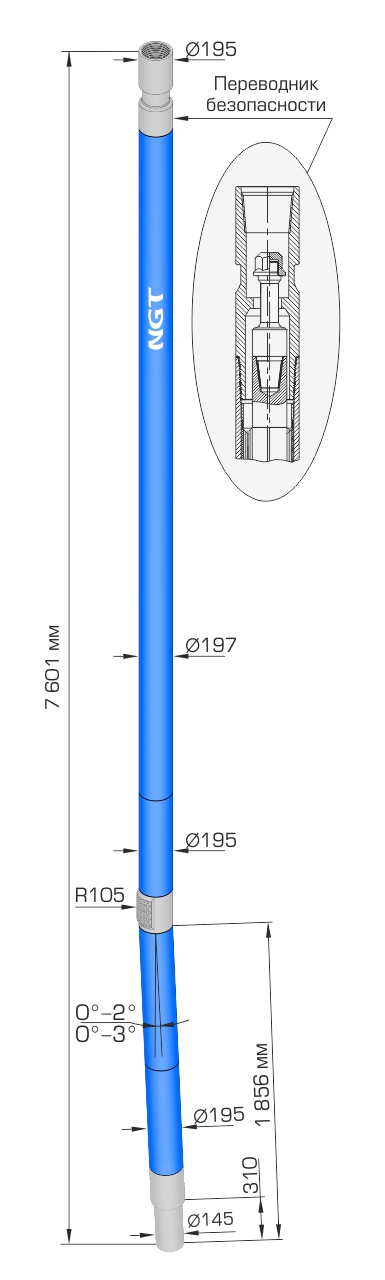

Габаритный чертёж

Сравнение
характеристик

Шифр ВЗД	ДР-195.NGT.5/6.43.М1	ДР-195.NGT.6/7.43.М1
Техническая характеристика ВЗД:
Наружный диаметр корпуса, мм	195/197	195/197
Заходность рабочих органов	5/6	6/7
Длина ВЗД, мм	7 601	7 601
Длина активной части статора, мм	4 250	4 250
Длина шпинделя до точки искривления, мм	1 856	1 856
Диаметры применяемых долот, мм	212,7-250,8	212,7-250,8
Присоединительная резьба к бур. трубам	З-147	З-147
Присоединительная резьба к долоту	З-117	З-117
Максим. плотность бурового раствора, г/см3	1,9	1,9
Допустимая осевая нагрузка, кН	250	250
Масса, кг	1 328	1 328
Энергетическая характеристика ВЗД:
Расход рабочей жидкости, л/с	18,5-37	20-53
Частота вращения выходного вала:
- в режиме холостого хода, об/мин	79-158	82-217
Момент силы в режиме макс. мощности, кН*м	8,9	11,1
Перепад давления:
- в режиме максимальной мощности, МПа	5,6	5,6
Мощность, кВт	130	226





Скачать

Описание и характеристики ДР-195.NGT.5/6.43.М1 (0.2 Мб, pdf)
