ДР-210.NGT.7/8.42.М1

Описание

ВЗД ДР-210.NGT.7/8.42.M1 представляет собой новый универсальный гидравлический забойный двигатель для бурения нефтяных и газовых скважин шарошечными долотами, долотами PDC диаметром 250,8-374,6 мм:

Между шпинделем и винтовой парой установлен регулируемый искривляющий переводник с диапазоном регулировки от 0° до 2° или от 0° до 3°.

Шпиндель имеет многорядный упорный шарикоподшипник повышенной грузоподъемности и радиальные твердосплавные опоры.

ВЗД комплектуются импортными удлиненными рабочими парами с высоким ресурсом работы.

Благодаря очень короткому плечу до точки перекоса осей (всего 1987 мм) буровики смогут:

• производить спуско-подъемные операции в эксплуатационной колонне без существенного прижатия долота к внутренним стенкам;
• бурить боковые стволы сложного профиля, где требуется чередовать участки искривления ствола с интенсивностью более 5°/10 м и участки стабилизации с вращением бурильной колонны без подъема компоновки для смены угла перекоса.
• минимизировать риск оставления в скважине частей двигателя, т.к. все резьбы собираются с использованием клея Loctite и каждый двигатель комплектуется переводником безопасности.
• проводить большой объем работ одним двигателем (важно особенно в труднодоступных районах), поскольку межремонтный ресурс составляет около 200 часов.

Технические и энергетические
характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм	210
Заходность рабочих органов	7/8
Длина ВЗД, мм	7 749
Длина активной части статора, мм	4 200
Длина шпинделя до точки искривления, мм	1 987
Диаметры применяемых долот, мм	250,8-374,6
Присоединительная резьба к бур. трубам	З-152
Присоединительная резьба к долоту	З-152
Максим. плотность бурового раствора, г/см3	1,9
Допустимая осевая нагрузка, кН	300
Масса, кг	1 570


Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с	22,4-44,2
Частота вращения выходного вала:
- в режиме холостого хода, об/мин	69-138
Момент силы в режиме макс. мощности, кН*м	13,8
Перепад давления:
- в режиме максимальной мощности, МПа	5,6
Мощность, кВт	179

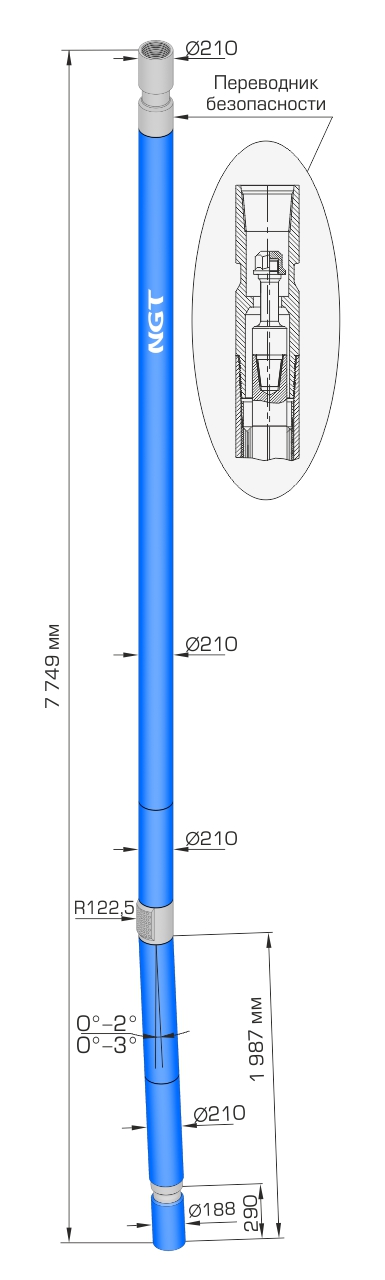

Габаритный чертёж

Сравнение
характеристик

Шифр ВЗД	ДР-210.NGT.7/8.42.М1	ДР-210.NGT.7/8.50.М1
Техническая характеристика ВЗД:
Наружный диаметр корпуса, мм	210	210
Заходность рабочих органов	7/8	7/8
Длина ВЗД, мм	7 749	8 549
Длина активной части статора, мм	4 200	5 040
Длина шпинделя до точки искривления, мм	1 987	1 987
Диаметры применяемых долот, мм	250,8-374,6	250,8-374,6
Присоединительная резьба к бур. трубам	З-152	З-152
Присоединительная резьба к долоту	З-152	З-152
Максим. плотность бурового раствора, г/см3	1,9	1,9
Допустимая осевая нагрузка, кН	300	300
Масса, кг	1 570	1 730
Энергетическая характеристика ВЗД:
Расход рабочей жидкости, л/с	22,4-44,2	26,3-52,7
Частота вращения выходного вала:
- в режиме холостого хода, об/мин	69-138	121-242
Момент силы в режиме макс. мощности, кН*м	13,8	16,2
Перепад давления:
- в режиме максимальной мощности, МПа	5,6	5,6
Мощность, кВт	179	216
