ДР-240.NGT.3/4.63.М1

Описание

ВЗД ДР-240.NGT.3/4.63.М1 представляет собой новый универсальный гидравлический забойный двигатель для бурения нефтяных и газовых скважин шарошечными долотами, долотами PDC диаметром 295,3-374,6 мм:

Между шпинделем и винтовой парой установлен регулируемый искривляющий переводник с диапазоном регулировки от 0° до 2° или от 0° до 3°.

Шпиндель имеет многорядный упорный шарикоподшипник повышенной грузоподъемности и радиальные твердосплавные опоры.

ВЗД комплектуются импортными удлиненными рабочими парами с высоким ресурсом работы.

Двигатель может быть укомплектован сменным центратором:

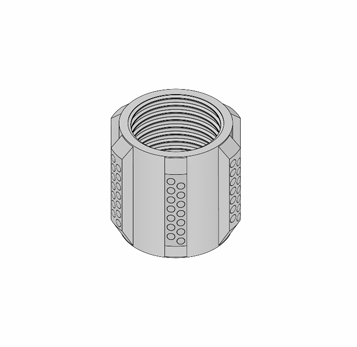

Центратор

Технические и энергетические
характеристики

Техническая характеристика ВЗД

Наружный диаметр корпуса, мм	240/244
Заходность рабочих органов	3/4
Длина ВЗД, мм	10 520
Длина активной части статора, мм	6 300
Длина шпинделя до точки искривления, мм	2 478
Диаметры применяемых долот, мм	295,3-444,5
Присоединительная резьба к бур. трубам	З-171
Присоединительная резьба к долоту	З-152
Максим. плотность бурового раствора, г/см3	1,9
Допустимая осевая нагрузка, кН	400
Масса, кг	2 784


Энергетическая характеристика ВЗД

Расход рабочей жидкости, л/с	22,4-44,8
Частота вращения выходного вала:
- в режиме холостого хода, об/мин	75-150
Момент силы в режиме макс. мощности, кН*м	14,8
Перепад давления:
- в режиме максимальной мощности, МПа	6,8
Мощность, кВт	179

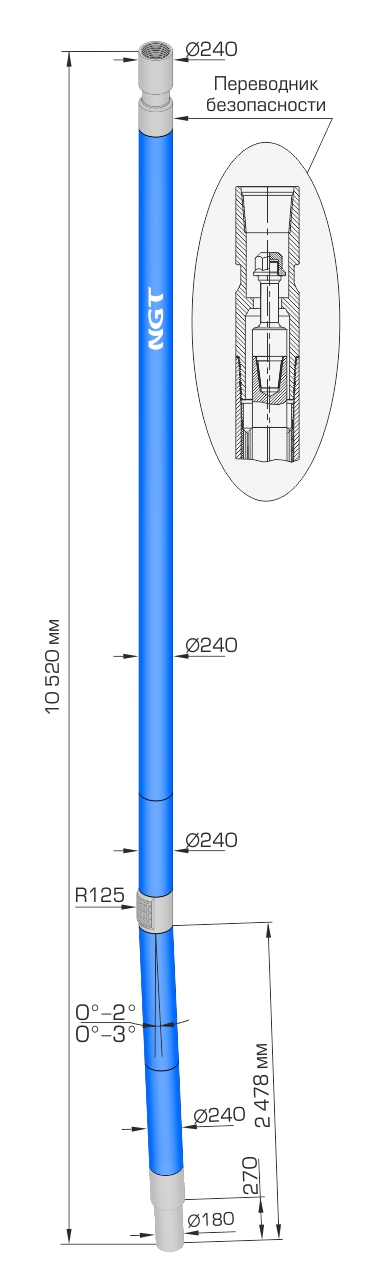

Габаритный чертёж

Сравнение
характеристик

Параметр

Техническая характеристика ВЗД:

Наружный диаметр корпуса, мм

Заходность рабочих органов

Длина ВЗД, мм

Длина активной части статора, мм

Длина шпинделя до точки искривления, мм

Диаметры применяемых долот, мм

Присоединительная резьба к бур. трубам

Присоединительная резьба к долоту

Максим. плотность бурового раствора, г/см³

Допустимая осевая нагрузка, кН

Масса, кг

Энергетическая характеристика ВЗД:

Расход рабочей жидкости, л/с

Частота вращения выходного вала:

- в режиме холостого хода, об/мин

Момент силы в режиме макс. мощности, кН*м

Перепад давления:

- в режиме максимальной мощности, МПа

Мощность, кВт

ДР-240.NGT.3/4.62.M1	ДР-240.NGT.3/4.63.М1	ДР-240.NGT.5/6.63.М1
240/244	240/244	240/244
3/4	3/4	5/6
10 432	10 520	10 520
6 200	6 300	6 300
2 478	2 478	2 478
295,3-444,5	295,3-444,5	295,3-444,5
З-171	З-171	З-171
З-152	З-152	З-152
1,9	1,9	1,9
400	400	400
2 761	2 784	2 784
22-45	22,4-44,8	27,5-45
75-151	75-150	64-129
15,3	14,8	19,3
6,8	6,8	6,8
179	179	234

Скачать

Описание и характеристики ДР-240.NGT.3/4.63.М1 (0.3 Мб, pdf)
