S-106.NGT.M1

Описание

Шпиндель S-106.NGT.М1 это новый ультра-короткий шпиндель с повышенным ресурсом работы.

Шпиндель предназначен для работы с винтовыми рабочими парами диаметром 106 мм, и применяется для:

• бурения нефтяных и газовых скважин,
• реконструкции скважин методом бурения боковых стволов шарошечными долотами, долотами PDC диаметром 120,6-149,2 мм, в том числе бицентричными,
• капитального ремонта скважин.

Шпиндель имеет осевую опору скольжения, рабочие поверхности которой выполнены из синтетического алмаза и радиальные твёрдосплавные опоры.

Для присоединения к ротору рабочей пары шпиндель имеет карданный вал с двумя шарнирами. В конструкции шпинделя имеется регулируемый искривляющий переводник. Диапазон регулирования от 0 до 2° или от 0 до 3°.

По согласованию с заказчиком, шпиндель будет изготовлен с необходимыми присоединительными резьбами под конкретную рабочую пару.

В комплекте со шпинделем может поставляться верхний переводник (переводник безопасности) для присоединения рабочей пары к бурильным трубам.

Технические характеристики

Техническая характеристика шпинделя

Наружный диаметр корпуса, мм	106
Длина шпинделя, мм	1 309
Длина шпинделя до плоскости искривления, мм	883
Диапазон изменения регулятора угла, градус	0-2 или 0-3
Присоединительная резьба к долоту	З-76
Передаваемый крутящий момент, не более, кН*м	5,0
Допустимая осевая нагрузка, кН	80
Средняя наработка на отказ, час	300

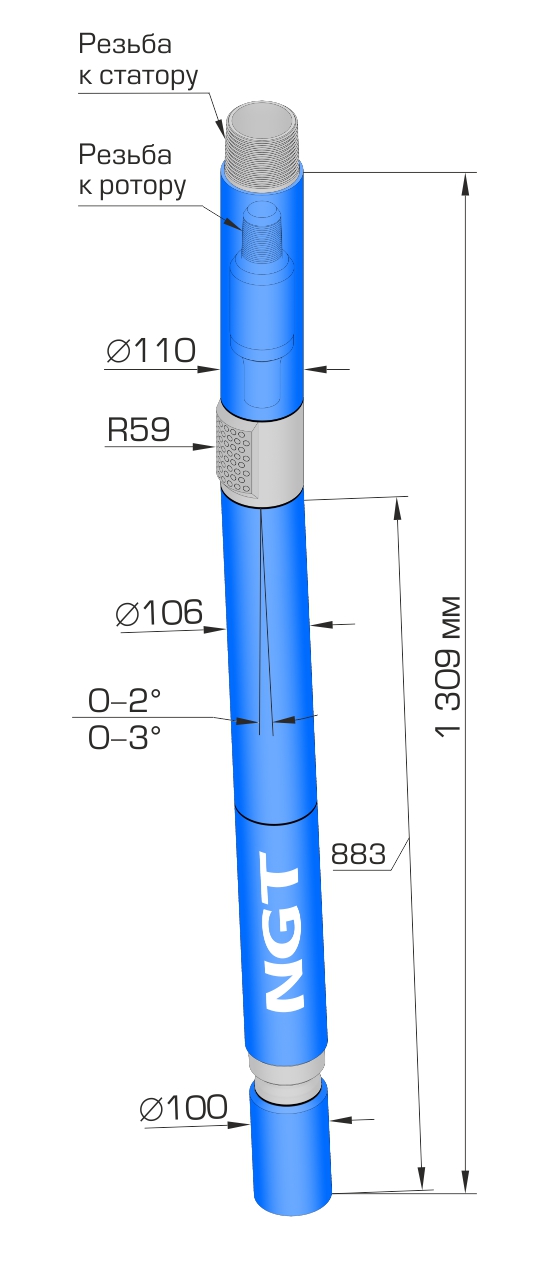

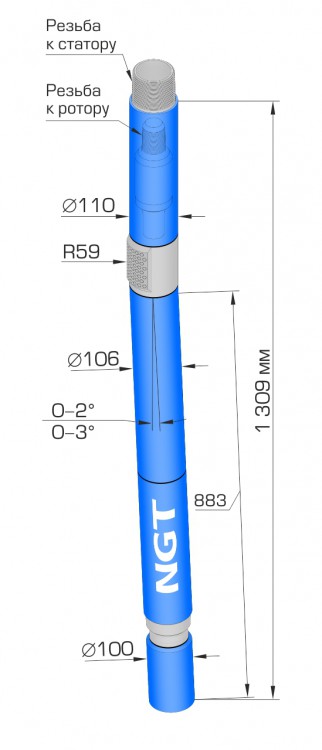

Габаритный чертёж

Сравнение
характеристик

Параметр		S-106.NGT.M1	S-106.NGT.M2
Наружный диаметр корпуса, мм		106	106
Длина шпинделя, мм		1 309	1 640
Длина шпинделя до плоскости искривления, мм		883	1 214
Диапазон изменения регулятора угла, градус		0-2 или 0-3	0-2 или 0-3
Присоединительная резьба к долоту		З-76	З-76
Передаваемый крутящий момент, не более, кН*м		5,0	5,0
Допустимая осевая нагрузка, кН		80	80
Средняя наработка на отказ, час		300	200

Скачать

Описание и характеристики S-106.NGT.M1 (0.1 Мб, pdf)
