S-120.NGT.M2

Описание

Шпиндель S-120.NGT.М2 - это новый короткий шпиндель с повышенным ресурсом работы.

Шпиндель предназначен для работы с винтовыми рабочими парами диаметром 120-127 мм, и применяется для:

• бурения нефтяных и газовых скважин,
• реконструкции скважин методом бурения боковых стволов шарошечными долотами, долотами PDC диаметром 132,0-165,1 мм, в том числе бицентричными,
• капитального ремонта скважин.

Осевая опора шпинделя - многорядный упорный шарикоподшипник с тороидальными дорожками качения, радиальные опоры шпинделя - стальные втулки поверхности трения которых упрочнены пластинами из твёрдого сплава.

Для присоединения к ротору рабочей пары шпиндель имеет карданный вал с двумя шарнирами.

В конструкции шпинделя имеется регулируемый искривляющий переводник. Диапазон регулирования от 0 до 2° или от 0 до 3°.

По согласованию с заказчиком, шпиндель будет изготовлен с необходимыми присоединительными резьбами под конкретную рабочую пару.

В комплекте со шпинделем может поставляться верхний переводник (переводник безопасности) для присоединения рабочей пары к бурильным трубам.

Технические характеристики

Техническая характеристика шпинделя

Наружный диаметр корпуса, мм	120
Длина шпинделя, мм	1 856
Длина шпинделя до плоскости искривления, мм	1 370
Диапазон изменения регулятора угла, градус	0-2 или 0-3
Присоединительная резьба к долоту	З-88
Передаваемый крутящий момент, не более, кН*м	6,0
Допустимая осевая нагрузка, кН	100
Средняя наработка на отказ, час	200

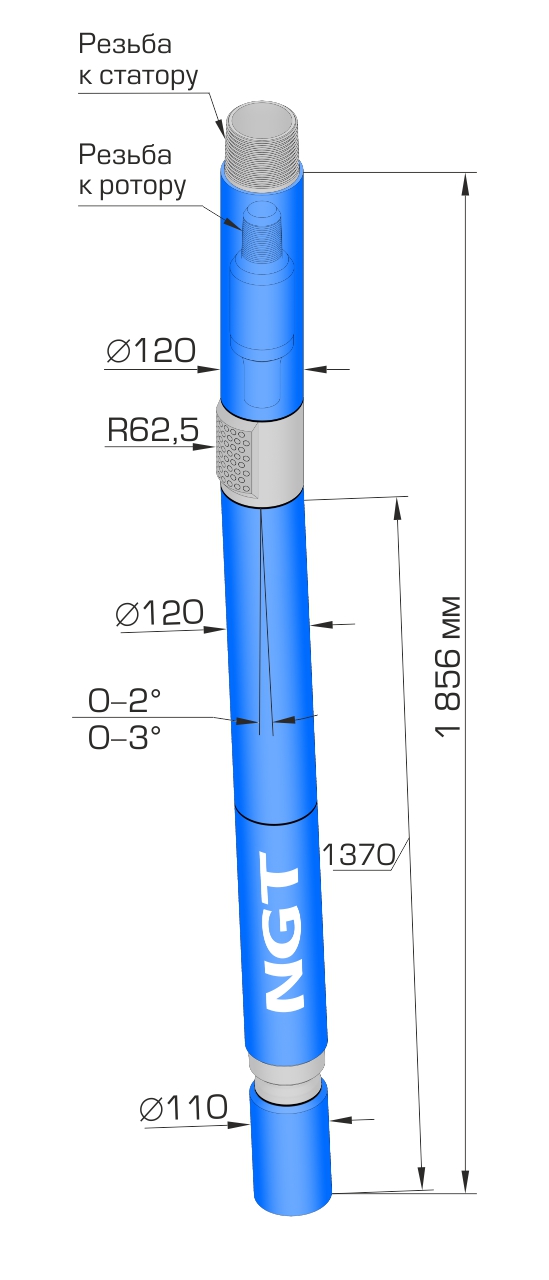

Габаритный чертёж

Скачать

Описание и характеристики S-120.NGT.M2 (0.1 Мб, pdf)
